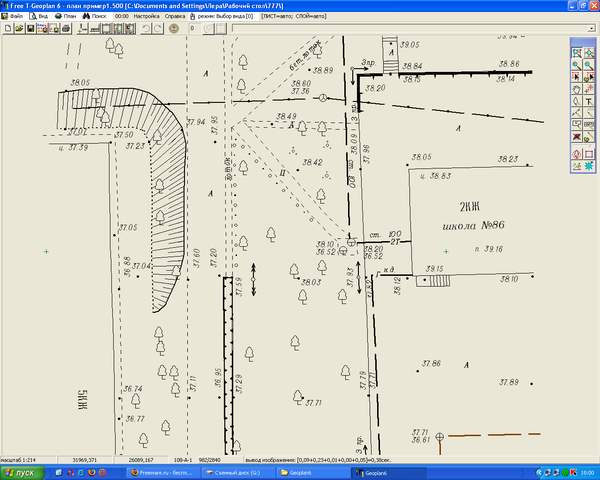

T-Geoplan 6 - ГИС для создания и корректировки крупномасштабных топопланов

Программа Free T-Geoplan 6 (версия 6.07.01.20 и старше), далее - геоплан, предназначена для создания и корректировки крупномасштабных топографических планов. Используемая система координат - прямоугольная, с положительными координатами (по горизонтали - Y, по вертикали - X).

Геоплан позволяет:

  • привязывать растровые изображения различных форматов

  • проводить векторизацию привязанных растровых изображений

  • вводить результаты измерений тахеометром (*.sdr -файлы, проверено на тахеометре Sokkia 610)

  • вводить результаты измерений тахеометром/теодолитом вручную

  • создавать объекты по вводимым вручную координатам

  • определять площадь/периметр площадных объектов

  • выполнять построения по результатам промеров на местности (линейные и угловые засечки и т.д.)

  • вычислять теодолитные ходы

  • решать некоторые вспомогательные задачи (подготовка данных для выноса точек в натуре и др)

  • выполнять полуавтоматическое построение горизонталей (версия 6.07.01.20)

  • автоматически определять номенклатуру планшетов по координатам (1:500) и наоборот

  • создавать сложную структуру плана, состоящую из листов и слоев

  • автоматически создавать листы плана по номенклатуре планшета, соответствующей координатам объекта

  • автоматически создавать слои в соответствии с выбранной семантикой объекта

  • автоматически определять лист и слой для создаваемого объекта по координатам и семантике

  • автоматически создавать угловые штампы

  • автоматически создавать зарамочное оформление планшетов

  • печатать план/часть плана на плоттере/принтере

  • создавать и сохранять любое количество листов и любое количество слоев для каждого листа в одном единственном файле (1)

  • сохранять план/часть плана в растровом виде (bmp,jpeg и др.)

  • сохранять план/часть плана в формате Autocad dxf

  • читать и автоматически привязывать "Растровый планшет" в соответствии с именем файла

  • сохранять "Растровый планшет" в соответствии с заданной номенклатурой

  • выполнять настройку классификатора семантики и условных знаков

Геоплан использует многопользовательский сетевой режим из одной локальной папки и систему журналирования в процессе редактирования плана, позволяющую восстанавливать данные; имеет редактор условных знаков, позволяющий создавать условные знаки в соответствии с существующими в России требованиями; содержит топографические шрифты согласно действующих условных знаков (2).

Геоплан так же использует доработанную версию классификатора семантики "Фора ПД", позволяющую пользователю не заботится о запоминании кодов объектов и выборе условного знака для каждого создаваемого объекта.

Примечания:

(1) максимальное количество листов, слоев в листе, объектов в слое и т.д. ограничивается 2147483647 (тип данных integer).

(2) по умолчанию при запуске программы шрифты устанавливаются в систему, а при выходе из программы – удаляются.

(3) По сравнению с предыдущей версией распространяется в виде rar-инсталлятора. Добавлена возможность вывода в Autocad рельефа в 3D, появились панели избранных объектов, возможно создания полосных объектов по оси построения, испр. некоторые ошибки, появилась поддержка тахеометра Pentax в разделе тахеометрическая съемка - формат файлов DC1.
ВНИМАНИЕ! корректная работа программы возможна в windows xp, 2000, вероятно в Vista. Известны проблемы при попытках упаковать/распаковать разными версиями zip, rar из-за названий файлов условных знаков, напр. C:Geoplan6Условные знаки500ТочечныеКОЛ-Ф011;Н121;М;С.wri

Лицензия: GNU GPL (delphi source)

Автор программы: Игорь Туполев, Россия, г. Ростов-на-Дону

e-mail: igtsoft@mail.ru

Загрузить InstGeoplan6.07.11.08 [3.8 Mb]

T-Geoplan 6
Новые сообщения сверху

Обсуждение программы T-Geoplan

20.06.2008 12:10:49
Jura

Сообщений: 17

Группы: Разработчики программного обеспечения, Гидрологи

Serg_K,
можно обратиться за помощью к Игорю Туполеву. Его e-mail указан на этой странице чуть выше обсуждения. Думаю, что обратная связ с вашей стороны будет очень полезна. И ответы на вопросы по поводу программы он как разработчик должен знать.
20.06.2008 09:47:40
Serg_K

Сообщений: 1

Взял программу для испытаний на реальный объект, работает замечательно, плохо с документацией, приходится методом "научного тыка" до всего доходить, на сегодня разобрались как добавлять, создавать условные знаки, но вот с зарамочным оформлением пока не могу разобраться, почему то рамка листа улетает (левый нижний угол всегда с координатами 0,0). Где нибудь документация имеется? Или прийдется по коду догадываться? (наличие исходного текста это конечно здорово, но времени нет, срочно нужно найти решение данной проблемы) И еще из области неприятного, обнаружил, если оператор не очень внимательно работает, некоторые объекты случайно смещаются, если бы была опция, в которой либо разрешался, либо запрещался сдвиг, то было бы ваще здорово!
